| průměr pláště kabelu: |
7,05 mm |
| pokrytí stínění: |
>84 % |
| počet stínění: |
3 |
| počet drátků stínění: |
144× 0,12 mm |
| stínění I.folie: |
1× Al/PES |
| PE = polyethylenové dielektrikum: |
ne |
| min. poloměr ohybu jednorázový/násobný: |
30/60 mm |
| materiál stínění: |
cínovaná měď (CuSn) |
| činitel zkrácení: |
0,84 |
| hmotnost (kg/km): |
43,5 |
| zamýšlené použití: |
venkovní vedení, terciální rozvody |

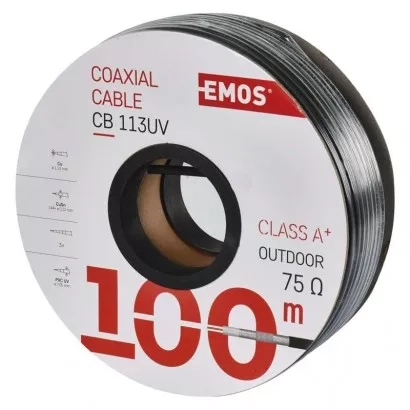

| typ koaxiálního kabelu: |
CB113UV |
| min. útlum odrazu při 20 °C (dB) 10–300 MHz: |
31 |
| max. útlum při 20 °C (dB/100m) 860 MHz: |
17,87 |
| max. útlum při 20 °C (dB/100m) 650 MHz: |
15,1 |
| max. útlum při 20 °C (dB/100m) 450 MHz: |
12,8 |
| max. útlum při 20 °C (dB/100m) 2 000 MHz: |
28,2 |
| max. útlum při 20 °C (dB/100m) 10 MHz: |
2,28 |
| max. útlum při 20 °C (dB/100m) 1 000 MHz: |
19,5 |
| max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: |
25,7 |
| max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: |
45,9 |
| materiál pláště kabelu: |
PVC UV odolné |
| izolační odpor mezi jádry při 20 °C (MOhm/km): |
500 |
| vhodné pro venkovní použití: |
ano |
| materiál vnitřního vodiče: |
měď (Cu) |
| konstrukce napájecích vodičů: |
neuvádí se |
| kapacita (pF/m): |
52 |
| izolace napájecích vodičů: |
neuvádí se |
| FPE = pěnové dielektrikum: |
ano |
| doporučené typy konektorů - F šroubovací: |
*K7351 |
| doporučené typy konektorů - F lisovací: |
*K7220 |
| dielektrikum typ, průměr: |
FPE 4,8 mm |
| barva izolace napájecích vodičů: |
neuvádí se |
| APE = vzduchové dielektrikum: |
ne |
| odolné UV: |
ano |
| záruční doba: |
5 let |
| max. útlum při 20 °C (dB/100m) 100 MHz: |
5,8 |
| min. útlum odrazu při 20 °C (dB) 300–600 MHz: |
25 |
| impedance: |
75 Ohm |
| způsob balení - typ cívky: |
papírová cívka |
| způsob balení - ozn. metráží: |
1–100 m |
| způsob balení - délka: |
100 m |
| třída reakce na oheň: |
Eca |
| skladovací teplota: |
-20 °C až +75 °C |
| průřez napájecích vodičů: |
neuvádí se |
| prodejní obal: |
100 m, cívka |
| PES = vrstva fólie: |
ne |
| nebezpečné látky: |
žádné |
| montážní teplota: |
+5 °C až +60 °C |
| min. útlum odrazu při 20 °C (dB) 600–900 MHz: |
23 |
| Počet kusů v balení: |
100 |
