počet stínění: |
3 |
stínění I.folie: |
1× Al/PES |
PE = polyethylenové dielektrikum: |
ne |
min. útlum odrazu při 20 °C (dB) 600–900 MHz: |
20 |
min. útlum odrazu při 20 °C (dB) 300–600 MHz: |
23 |
min. útlum odrazu při 20 °C (dB) 10–300 MHz: |
25 |
min. poloměr ohybu jednorázový/násobný: |
30/60 mm |
izolační odpor mezi jádry při 20 °C (MOhm/km): |
500 |
hmotnost (kg/km): |
41 |
kapacita (pF/m): |
75 |

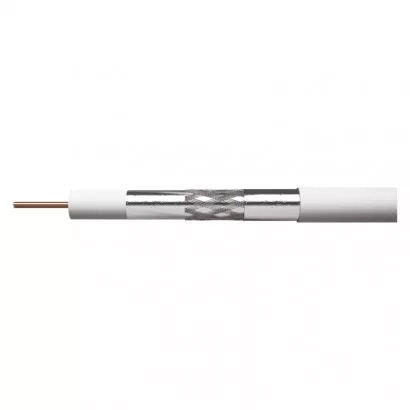

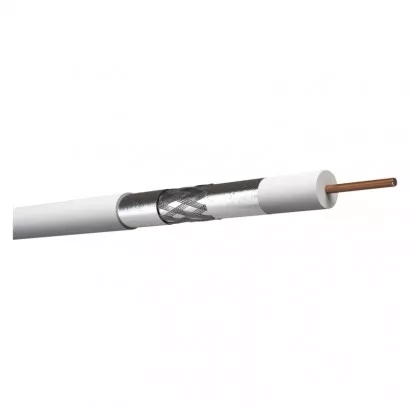

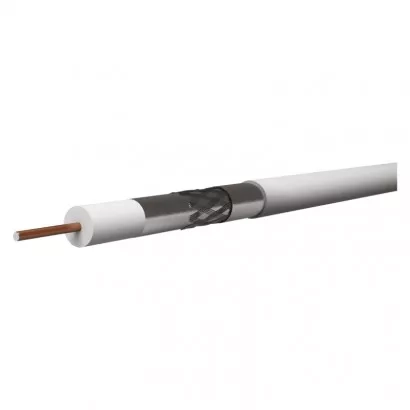

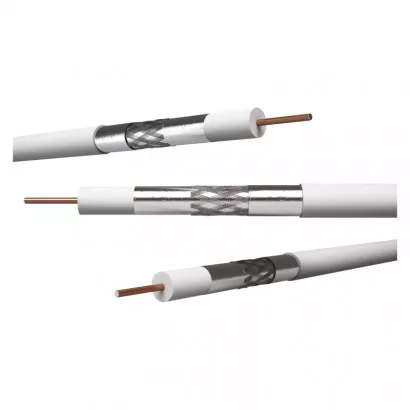

typ koaxiálního kabelu: |
CB135 |
stínění II. folie: |
Al/PES |
průměr stínění: |
64× 0,10 mm² |
min. útlum stínění (dB) 10 ~ 800 MHz: |
>110 |
max. útlum při 20 °C (dB/100m) 860 MHz: |
20,7 |
max. útlum při 20 °C (dB/100m) 650 MHz: |
18,3 |
max. útlum při 20 °C (dB/100m) 450 MHz: |
15 |
max. útlum při 20 °C (dB/100m) 2 000 MHz: |
33,5 |
max. útlum při 20 °C (dB/100m) 100 MHz: |
7,2 |
max. útlum při 20 °C (dB/100m) 1 000 MHz: |
21,9 |
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: |
25,3 |
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: |
45,2 |
doporučené typy konektorů - F šroubovací: |
*K7331 |
pokrytí stínění: |
28 % |
materiál stínění: |
hliník (Al) |
materiál pláště kabelu: |
PVC |
konstrukce napájecích vodičů: |
neuvádí se |
izolace napájecích vodičů: |
neuvádí se |
FPE = pěnové dielektrikum: |
ano |
doporučené typy konektorů - F lisovací: |
*K7220 |
dielektrikum typ, průměr: |
FPE 4,8 mm |
činitel zkrácení: |
0,85 |
barva pláště kabelu: |
bílá |
barva izolace napájecích vodičů: |
neuvádí se |
APE = vzduchové dielektrikum: |
ne |
záruční doba: |
2 roky |
montážní teplota: |
+5 °C až +60 °C |
nebezpečné látky: |
žádné |
impedance: |
75 Ohm |
způsob balení - ozn. metráží: |
1–100 m |
způsob balení - délka: |
100 m |
zamýšlené použití: |
vnitřní rozvody, odolný rušení, CLASS A |
vhodné pro venkovní použití: |
ne |
třída reakce na oheň: |
Eca |
skladovací teplota: |
-20 °C až +75 °C |
průřez napájecích vodičů: |
neuvádí se |
průměr pláště kabelu: |
6,8 mm |

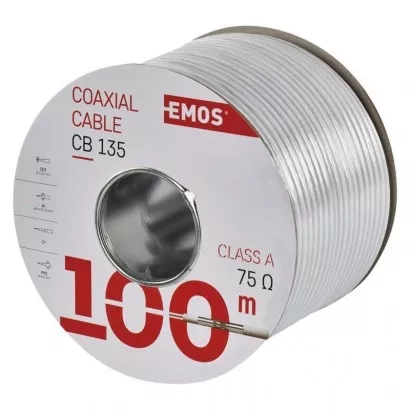

prodejní obal: |
100 m, cívka |
PES = vrstva fólie: |
ne |
odolné UV: |
ne |
Počet kusů v balení: |
100 |
